Montage en dérivation : principes et installation fiable

Dans le domaine de l’électricité, le montage en dérivation, ou montage en parallèle, est la base de nos installations modernes. Contrairement au circuit en série où chaque composant dépend du précédent, la dérivation offre une autonomie précieuse à chaque appareil. Que vous soyez étudiant ou bricoleur cherchant à comprendre pourquoi une ampoule grillée dans votre salon n’éteint pas toute la maison, maîtriser ces principes est essentiel.

Table des matières

Qu’est-ce qu’un montage en dérivation ?

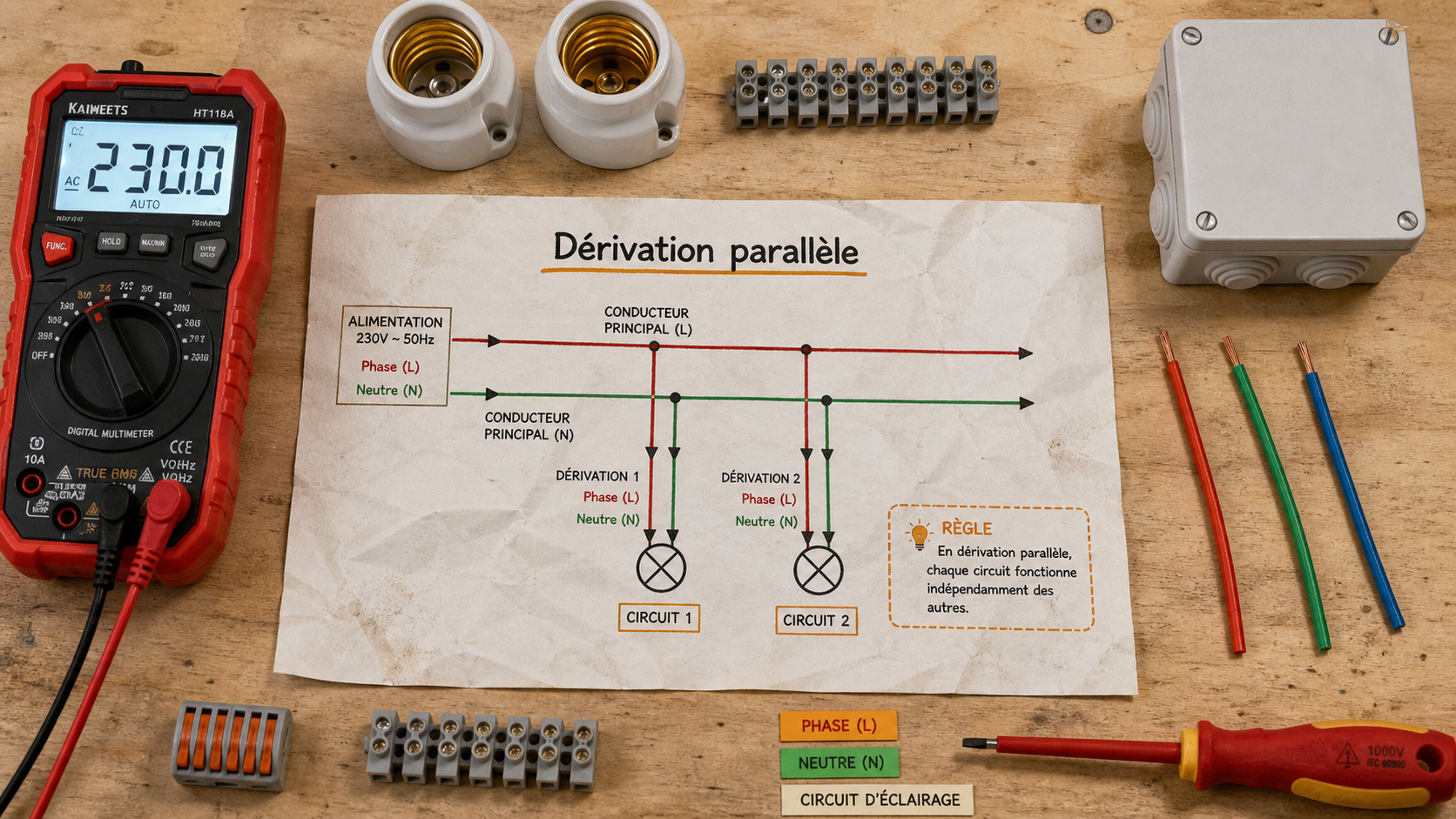

Un montage en dérivation se définit par la présence de plusieurs boucles de courant indépendantes. Dans cette configuration, les dipôles (lampes, moteurs, résistances) sont branchés les uns aux bornes des autres. Le courant électrique, en sortant du générateur, se sépare en plusieurs chemins avant de se rejoindre pour retourner à la source.

Testez vos connaissances sur le montage en dérivation

La structure technique : branches et nœuds

Pour comprendre l’architecture d’un circuit en dérivation, il faut identifier ses composants. On distingue la branche principale, qui contient le générateur, et les branches dérivées, qui contiennent les récepteurs. Le point de jonction où le courant se divise ou se réunit s’appelle un nœud.

Imaginez un réseau de canalisations : le tuyau principal se sépare en deux conduites pour alimenter deux robinets. Si vous fermez un robinet, l’autre continue de couler. C’est le principe de la dérivation : chaque boucle est un circuit fermé qui fonctionne indépendamment des autres.

Pourquoi choisir le parallèle plutôt que la série ?

Le principal avantage est l’indépendance des récepteurs. Dans un montage en série, si un composant tombe en panne, le circuit est ouvert et tout s’arrête. En dérivation, si une lampe grille dans une branche, le courant continue de circuler dans les autres. C’est pour cette raison que l’installation électrique d’une habitation est réalisée en dérivation.

Les propriétés électriques fondamentales du circuit en parallèle

Le comportement de l’électricité change radicalement en passant d’un montage en série à une dérivation. Voici les règles qui régissent ce système.

L’unicité de la tension

Dans un montage en dérivation, la tension est la même aux bornes de chaque branche. Si vous branchez deux lampes de 230V sur une prise en dérivation, chacune reçoit 230V. Cela garantit que chaque appareil fonctionne à sa puissance nominale, quel que soit le nombre d’objets connectés sur le circuit.

L’addition des intensités

Contrairement à la tension, l’intensité du courant se partage. L’intensité totale fournie par le générateur est égale à la somme des intensités circulant dans chaque branche dérivée. Plus vous ajoutez d’appareils en dérivation, plus l’intensité demandée au générateur augmente. C’est un point critique pour la sécurité : une surcharge peut survenir si trop d’appareils gourmands en énergie sont branchés simultanément sur la même ligne.

Caractéristique	Montage en Série	Montage en Dérivation
Nombre de boucles	Une seule boucle	Plusieurs boucles
Panne d’un dipôle	Tout le circuit s’arrête	Les autres continuent de fonctionner
Tension (V)	Se répartit	Identique pour chaque branche
Intensité (A)	Identique partout	S’additionne aux nœuds

Vision globale et gestion des flux

Pour concevoir ou diagnostiquer un circuit en dérivation, il faut savoir ajuster sa focale. Si l’on regarde une branche, on voit un composant qui fonctionne seul. Mais en élargissant le champ, on s’aperçoit que chaque nouvel ajout modifie la charge globale du système. Cette capacité à percevoir la convergence des flux au niveau du générateur permet d’anticiper la chauffe des câbles. Comprendre que la somme des petites intensités individuelles finit par créer un courant massif dans la branche principale est ce qui différencie l’amateur du technicien.

Sécurité et risques spécifiques

Si la dérivation est le standard de confort, elle comporte des risques qu’il faut maîtriser pour éviter les incendies ou la destruction du matériel.

Le danger du court-circuit

Le court-circuit est redoutable en dérivation. Si vous placez un fil conducteur entre les bornes d’un récepteur, vous créez un chemin de résistance quasi nulle. Le courant s’engouffre massivement dans ce raccourci. L’intensité dans la branche principale devient énorme, ce qui provoque un échauffement rapide des fils. Dans cette situation, les appareils situés dans les autres branches ne fonctionnent plus car toute l’énergie est détournée par le court-circuit.

La surcharge électrique

Chaque appareil ajouté augmente l’intensité totale. Si vous multipliez les multiprises, vous risquez de dépasser la capacité de transport de vos câbles. C’est ici qu’interviennent les organes de sécurité comme les disjoncteurs ou les fusibles, qui coupent le courant dès que l’intensité dépasse un seuil critique.

Réaliser un montage en dérivation en 3 étapes

Pour les travaux pratiques, la mise en œuvre doit suivre une logique rigoureuse pour éviter les erreurs de câblage.

La première étape consiste à créer la boucle principale en reliant le générateur au premier récepteur. Vérifiez que le circuit fonctionne correctement avant de poursuivre.

La seconde étape concerne la connexion des nœuds. Prenez deux nouveaux fils. Branchez le premier sur la borne d’entrée de la première lampe et le second sur sa borne de sortie. Ces points de connexion serviront de base pour vos futures dérivations.

La troisième étape est l’ajout du second récepteur. Reliez ces deux fils aux bornes de votre deuxième appareil. Vous venez de créer une dérivation. Répétez l’opération pour chaque nouvel élément.

En suivant cette méthode, vous garantissez que chaque dipôle est bien positionné sur le circuit, assurant une tension constante. C’est cette configuration qui permet à nos maisons de rester éclairées même lorsqu’un appareil tombe en panne, faisant du montage en dérivation le standard de la distribution d’énergie.
