Vous vous interrogez sur le rôle réel de la jambe de force en charpente, ses dimensions ou sa mise en œuvre correcte ? Cet élément en apparence simple conditionne pourtant la stabilité d’une ferme ou d’un auvent, et engage votre responsabilité structurelle. Comprendre son fonctionnement permet d’éviter les erreurs coûteuses sur chantier et d’assurer la pérennité de l’ouvrage. Voici un guide structuré pour maîtriser les principes de dimensionnement, respecter les règles de l’art et garantir une pose conforme aux normes en vigueur.
Rôle et fonctionnement de la jambe de force en charpente
Avant de sortir la scie et les boulons, il est essentiel de comprendre ce que la jambe de force apporte réellement à une charpente. Cette partie répond d’emblée à la question centrale : à quoi sert-elle et quand la prévoir ? Vous pourrez ainsi décider en connaissance de cause de son emploi, que ce soit en construction neuve ou en rénovation.

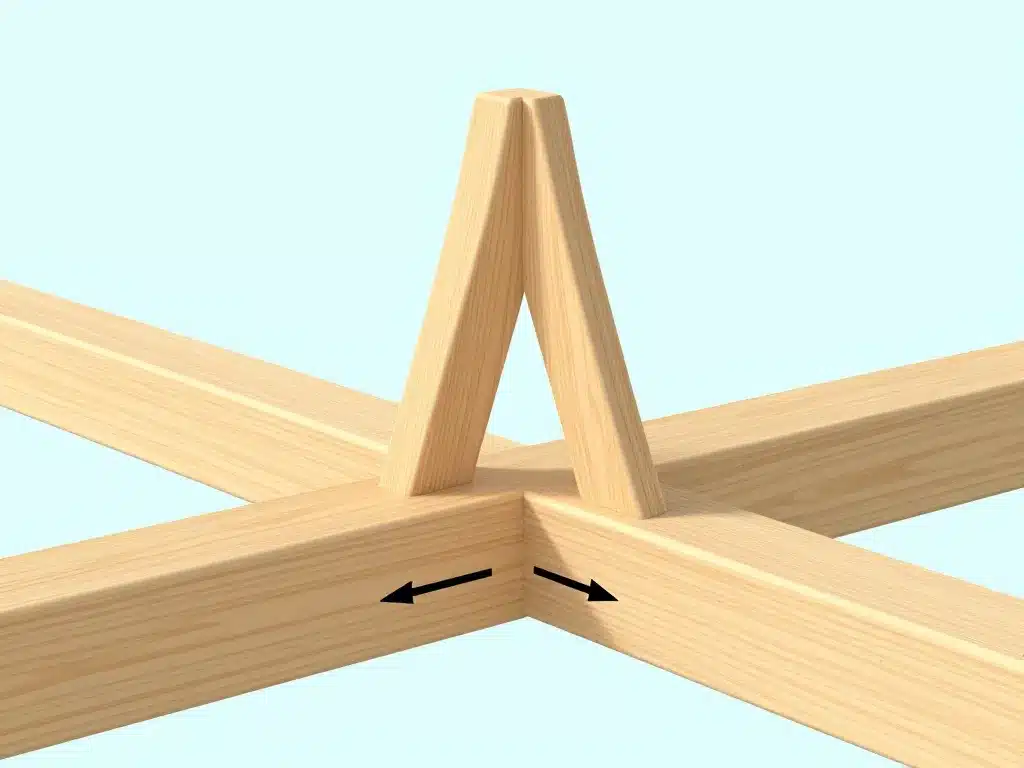

Comment la jambe de force stabilise une charpente et reprend les efforts
La jambe de force travaille principalement en compression pour reporter les efforts vers un appui plus bas. Concrètement, lorsqu’un poteau supporte une charge verticale importante, il risque de flamber, c’est-à-dire de se déformer latéralement sous la pression. La jambe de force forme alors un triangle avec le poteau et la pièce horizontale, ce qui rigidifie l’ensemble et limite considérablement ce phénomène.
Cette triangulation transforme les forces verticales en efforts de compression dirigés vers le sol. Sans ce dispositif, l’ouvrage devient beaucoup plus sensible aux déformations, notamment sous l’effet du vent ou des charges de neige. Dans une ferme traditionnelle, la jambe de force permet aussi de réduire la portée libre des arbalétriers ou des pannes intermédiaires, ce qui optimise l’utilisation du bois.
Différences entre jambe de force, contreventement et contrefiche bois
Ces trois éléments ont des fonctions proches mais ne se confondent pas. La jambe de force reprend surtout des charges ponctuelles sur un poteau ou une panne, en créant un appui intermédiaire. Elle se positionne généralement de manière isolée sur un élément spécifique à renforcer.
Le contreventement, lui, gère la stabilité globale d’un plan de charpente face aux efforts horizontaux comme le vent. Il peut prendre la forme de croix de Saint-André, d’écharpes ou de panneaux rigides dans le cas d’une ossature bois. Son rôle est d’empêcher le déversement de l’ensemble de la structure.
La contrefiche fait souvent partie intégrante d’une ferme de charpente traditionnelle. Elle s’inscrit dans un schéma structurel précis, entre l’entrait et les arbalétriers, et participe à la géométrie même de la ferme. À la différence de la jambe de force, elle est rarement ajoutée après coup.
Dans quels cas l’utilisation d’une jambe de force est vraiment indispensable
On recourt à une jambe de force dès qu’un poteau élancé est fortement chargé ou exposé au vent. Un poteau de 3 mètres de hauteur supportant une panne faîtière nécessitera presque systématiquement ce renfort, sauf à augmenter significativement sa section.
Elle est aussi quasi incontournable pour les auvents, avancées de toitures, terrasses couvertes et charpentes légères sur maçonnerie. Dans ces configurations, les poteaux travaillent souvent en porte-à-faux et subissent des efforts de flexion importants. La jambe de force vient alors soulager le poteau en reportant une partie de la charge vers un point d’appui stable.
En rénovation, elle permet parfois de soulager une structure affaiblie sans gros travaux de renforcement. Un simple ajout de jambes de force peut suffire à stabiliser une charpente qui a légèrement bougé ou dont le bois a perdu de sa résistance avec le temps.
Dimensionnement et calcul d’une jambe de force de charpente
Une jambe de force efficace ne se résume pas à « mettre une planche en biais sous la panne ». Cette partie vous donne les repères concrets de dimensionnement, d’angles, de sections de bois et de vérifications à effectuer. L’objectif est de concilier sécurité, conformité aux normes et optimisation du matériau.
Quelles dimensions et quelles sections choisir pour une jambe de force bois
La section dépend de la charge à reprendre, de la portée et de l’essence de bois utilisée. En pratique, on s’aligne souvent sur la section du poteau supporté, en prévoyant un minimum pour éviter tout risque de flambement. Pour un poteau en 100 x 100 mm, une jambe de force en 75 x 75 mm ou 100 x 100 mm constitue un bon point de départ.
Les essences couramment employées sont le sapin, l’épicéa ou le douglas en classe de résistance C18 à C24. Pour des ouvrages plus chargés ou des portées importantes, on peut utiliser du bois lamellé-collé qui offre des propriétés mécaniques supérieures et une meilleure stabilité dimensionnelle.
| Charge sur le poteau | Section minimale recommandée | Longueur de jambe indicative |
|---|---|---|
| Charge faible (< 2 kN) | 63 x 63 mm | 0,80 à 1,20 m |
| Charge moyenne (2 à 5 kN) | 75 x 75 mm | 1,00 à 1,50 m |
| Charge élevée (> 5 kN) | 100 x 100 mm ou plus | 1,20 à 2,00 m |
Il reste indispensable de vérifier les contraintes admissibles selon les règles de calcul en vigueur, notamment pour les ouvrages recevant du public ou soumis à un contrôle technique.
Angle, longueur et géométrie : trouver la bonne inclinaison de la jambe
Une jambe de force est généralement posée avec un angle compris entre 35° et 60° par rapport à l’horizontale. Plus elle est proche de la verticale, plus elle reprend la compression efficacement, mais moins elle stabilise latéralement le poteau. À l’inverse, une jambe trop inclinée (proche de l’horizontale) génère des efforts de flexion importants et perd en efficacité.
Le bon compromis se trouve souvent autour de 45°, angle qui optimise à la fois la reprise de charge et la stabilité latérale. Cependant, l’espace disponible sur chantier impose parfois des ajustements. Dans un garage avec plafond bas, on privilégiera un angle plus raide pour ne pas gêner la circulation.
La longueur de la jambe de force dépend directement de cet angle et de la hauteur du poteau à renforcer. Pour un poteau de 2,50 m avec une jambe à 45°, la longueur de la jambe sera d’environ 1,40 m, en tenant compte de la géométrie du triangle formé.
Comment vérifier la résistance et la stabilité selon l’Eurocode 5
L’Eurocode 5 fournit les bases de calcul pour les éléments en bois, y compris les jambes de force. Il permet de contrôler la résistance en compression, le risque de flambement et la capacité des assemblages. Trois vérifications principales sont à effectuer :
- La résistance en compression parallèle aux fibres, qui dépend de la classe de résistance du bois et de la section de la pièce
- Le risque de flambement, évalué par l’élancement de la pièce (rapport entre sa longueur de flambement et son rayon de giration)
- La résistance des assemblages aux extrémités, qui doivent être capables de transmettre les efforts sans rupture ni déformation excessive
Pour un projet sensible, une maison d’habitation ou un bâtiment ouvert au public, il est prudent de faire valider ces calculs par un bureau d’études structure. Le coût de cette vérification reste modeste comparé au risque d’un sinistre ou d’une non-conformité.
Mise en œuvre, assemblages et détails pratiques sur chantier
Une jambe de force bien dimensionnée perd tout son intérêt si sa fixation est approximative ou si les appuis sont mal préparés. Cette partie détaille la pose, les assemblages courants, ainsi que les précautions de mise en œuvre. Vous y trouverez aussi quelques retours de terrain souvent absents des notices théoriques.
Assemblages traditionnels tenon-mortaise et fixations métalliques courantes
En charpente traditionnelle, la jambe de force est souvent liée par tenon-mortaise chevillée, offrant rigidité et durabilité. Ce type d’assemblage nécessite un travail de précision à l’atelier, mais garantit une transmission optimale des efforts et une esthétique soignée.
En construction plus industrialisée, on utilise volontiers sabots, équerres et boulons pour faciliter le montage. Les connecteurs métalliques de type Simpson ou équivalent permettent une pose rapide sur chantier et offrent une résistance mécanique certifiée. L’assemblage par boulons traversants reste une solution intermédiaire, accessible et fiable si le dimensionnement est correct.
Le choix dépend du style recherché, du niveau d’effort à reprendre et des habitudes de l’atelier ou de l’entreprise. Sur une rénovation de ferme ancienne, le tenon-mortaise s’impose pour respecter l’authenticité. Sur un appentis moderne, les fixations métalliques seront plus adaptées.
Comment positionner et tracer correctement une jambe de force sur site
Le traçage se fait à partir des axes de poteaux et des lignes de pannes ou de sablières. Commencez par repérer précisément le point haut où la jambe viendra s’appuyer sur la panne, puis le point bas au pied du poteau. Vérifiez que ces deux points permettent l’angle souhaité et que la jambe ne gênera aucun passage ou équipement.
Il faut anticiper les encombrements : menuiseries, gaines électriques, circulation des personnes. Sur une terrasse couverte, une jambe de force mal placée peut empêcher l’ouverture d’une porte-fenêtre ou gêner le passage d’un salon de jardin.
Un montage à blanc ou un gabarit simple peut vous faire gagner du temps et éviter les reprises de coupe. Utilisez une règle en bois ou un tasseau pour matérialiser la jambe avant de couper la pièce définitive. Cela permet de vérifier visuellement l’implantation et d’ajuster si nécessaire.
Erreurs fréquentes à éviter lors de la pose d’une jambe de force
Les erreurs les plus courantes concernent des appuis mal portants. Une jambe de force qui repose sur une zone fragile ou qui n’est pas parfaitement en contact avec son support se mettra mal en charge. Le bois peut alors fissurer, se déformer ou l’assemblage se desserrer progressivement.
Les fixations sous-dimensionnées constituent un autre piège classique. Un simple clou ou une vis insuffisante ne permettra pas de transmettre les efforts correctement. Privilégiez toujours des boulons traversants ou des connecteurs métalliques dimensionnés pour l’effort à reprendre.
Un angle trop faible (jambe presque horizontale) génère des efforts de flexion que la pièce ne peut pas encaisser. À l’inverse, un angle trop raide réduit l’efficacité de la triangulation. Respectez la plage de 35° à 60° pour garantir un fonctionnement optimal.
Enfin, veillez à la continuité de la reprise de charge jusqu’aux fondations. Une jambe de force qui reporte un effort sur un plancher fragile ou une poutre insuffisamment dimensionnée ne fait que déplacer le problème. Assurez-vous que toute la chaîne structurelle est cohérente.
Particularités, usages spécifiques et entretien dans le temps
Toutes les jambes de force ne travaillent pas dans les mêmes conditions : abri de jardin, charpente de maison ossature bois, appentis sur façade… Les contraintes varient et les solutions aussi. Cette dernière partie élargit le regard à des cas concrets et à la durabilité de ces éléments dans le temps.
Jambe de force pour auvent, appentis et terrasse couverte : points de vigilance
Ces ouvrages sont très exposés au vent et aux intempéries, ce qui sollicite fortement les jambes de force. Le vent crée des efforts de soulèvement et de poussée latérale que les jambes doivent pouvoir encaisser. Il convient donc de soigner particulièrement l’ancrage en pied de poteau et la protection du bois contre l’eau stagnante.
Privilégiez des platines métalliques fixées sur plots béton pour isoler le bois du sol et éviter la remontée d’humidité. Prévoyez des débords de toiture suffisants pour protéger les assemblages de la pluie directe. Une simple erreur de conception peut vite se traduire par un auvent qui se déforme ou qui bouge au moindre coup de vent.
Sur une terrasse couverte de 4 mètres de portée avec poteaux de 2,50 m, il n’est pas rare de devoir prévoir deux jambes de force par poteau, disposées en V, pour assurer une stabilité dans toutes les directions.
Charpente bois et maison ossature bois : adapter la jambe de force au système
Dans une maison ossature bois, la jambe de force s’intègre dans un ensemble déjà contreventé par les murs. Il faut donc coordonner son rôle avec celui des panneaux et des liaisons de structure. La jambe de force intervient plutôt pour renforcer ponctuellement un poteau intérieur ou une panne de grande portée.
Sur charpente traditionnelle, elle reste davantage un élément ponctuel de renfort qu’un composant systématique. On la retrouve typiquement sur les poteaux de grange, les porches d’entrée ou les extensions de toiture. Son intégration doit respecter la logique constructive d’ensemble et ne pas créer de point dur ou de discontinuité dans les descentes de charges.
Comment assurer la durabilité et l’entretien des jambes de force extérieures
Les jambes de force exposées nécessitent un bois adapté, idéalement de classe d’emploi 3 minimum, avec des traitements fongicides et insecticides. Le douglas, le mélèze ou le chêne présentent une durabilité naturelle intéressante. Pour les autres essences, un traitement autoclave s’impose.
Une protection de surface régulière prolonge considérablement la durée de vie. Appliquez une lasure ou une huile tous les 3 à 5 ans selon l’exposition. Les zones critiques sont les assemblages, les coupes en about et les points de contact avec d’autres matériaux.
Il est utile de contrôler périodiquement les fissures, l’état des fixations et les zones de stagnation d’eau. Une simple vérification annuelle peut prolonger nettement la durée de vie de l’ouvrage et éviter des interventions lourdes. Profitez du nettoyage de printemps pour inspecter visuellement les jambes de force, resserrer les boulons si nécessaire et vérifier qu’aucune déformation n’est apparue.
En cas de fissure importante ou de pourriture naissante, n’attendez pas que le problème s’aggrave. Un remplacement précoce d’une jambe de force coûte bien moins cher qu’une réfection complète de la charpente suite à un affaissement.
La jambe de force demeure un élément simple mais essentiel en charpente bois. Sa bonne mise en œuvre repose sur une compréhension claire de son rôle, un dimensionnement rigoureux et une pose soignée. Respectez ces principes et votre structure gagnera en stabilité pour de nombreuses années.
