Bases essentielles d’un schéma électronique lisible et cohérent
Avant de plonger dans les montages complexes, il est crucial de comprendre comment se structure un schéma électronique et ce que représentent ses symboles. En maîtrisant ces fondations, vous évitez les erreurs d’interprétation et gagnez du temps lors de la conception ou du dépannage. Cette partie pose les repères visuels et logiques indispensables pour lire tout schéma de circuit.
Comment se lit un schéma électronique de gauche à droite, en pratique
Un schéma électronique se lit généralement de gauche à droite et du haut vers le bas, comme un flux logique du signal. Cette convention facilite la compréhension du cheminement de l’information depuis sa source jusqu’à sa destination finale. Par exemple, dans un amplificateur audio simple, vous trouverez l’entrée microphone à gauche, les étages d’amplification au centre, et la sortie vers le haut-parleur à droite.
Les blocs fonctionnels sont organisés pour montrer l’entrée, le traitement et la sortie, même si physiquement les composants sont disposés autrement sur le circuit imprimé. Cette organisation logique permet de suivre le trajet du signal sans se perdre dans les détails de l’agencement physique. Garder cette logique en tête aide à ne pas se perdre dans les lignes et croisements de connexions.

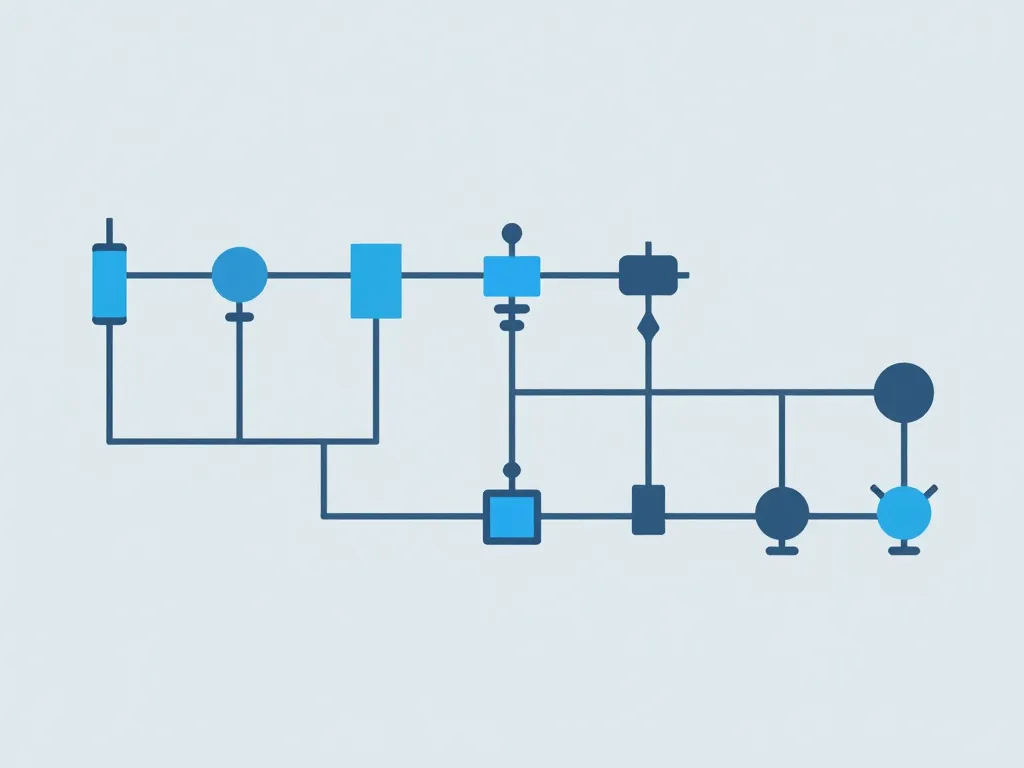

Symboles électroniques courants à connaître absolument sur un schéma
Les symboles représentent les composants réels et suivent des conventions normalisées, souvent définies par l’IEC (Commission Électrotechnique Internationale) ou l’ANSI (American National Standards Institute). Cette standardisation permet de comprendre un schéma quel que soit le fabricant ou le pays d’origine.
| Composant | Symbole principal | Utilisation courante |
|---|---|---|
| Résistance | Rectangle ou zigzag | Limitation du courant, diviseur de tension |
| Condensateur | Deux plaques parallèles | Filtrage, découplage, stockage d’énergie |
| Diode | Triangle avec barre | Redressement, protection, émission de lumière |
| Transistor | Trois broches avec flèche | Amplification, commutation |
| Masse | Traits horizontaux décroissants | Référence de tension commune |
En apprenant ces principaux symboles, vous pouvez déjà interpréter une grande majorité de schémas électroniques simples. Par exemple, un circuit de clignotant LED contiendra une résistance pour limiter le courant, une LED représentée par une diode avec flèches, et un circuit temporisateur souvent basé sur un circuit intégré 555.
Différence entre schéma électronique, schéma électrique et schéma de câblage
Un schéma électronique représente la fonction et les interactions entre composants, pas leur emplacement physique. Il met l’accent sur la logique du circuit et permet de comprendre comment le système fonctionne. Ce type de schéma est idéal pour la conception et l’analyse fonctionnelle.
Le schéma électrique ou de puissance insiste davantage sur les niveaux de tension et de courant, souvent en environnement industriel. Il inclut des informations comme les calibres de câbles, les protections par disjoncteurs, et les sections de conducteurs. On le trouve typiquement dans les installations domestiques ou les armoires électriques.
Le schéma de câblage détaille comment les fils sont réellement connectés, avec couleurs, bornes et emplacement des éléments. Il ressemble à un plan de montage et guide le technicien lors de l’assemblage physique. Par exemple, pour une installation de tableau électrique, ce schéma indiquera exactement quelle borne du disjoncteur connecter à quel conducteur de couleur spécifique.
Principaux symboles et conventions d’un schéma électronique normalisé
Les normes et conventions graphiques sont ce qui rend un schéma électronique universellement compréhensible. En vous familiarisant avec les symboles normalisés et la manière de noter les valeurs, vous pouvez décoder la fonction globale d’un circuit sans voir le montage réel. Cette section passe en revue les éléments visuels que vous rencontrerez systématiquement.
Résistances, condensateurs et diodes : lecture des symboles et des valeurs
La résistance est généralement représentée par un rectangle selon la norme IEC européenne ou un zigzag selon la norme ANSI américaine. La valeur en ohms est notée à proximité, par exemple 10kΩ ou 10K. Pour identifier rapidement l’ordre de grandeur, retenez que k signifie kilo (milliers) et M signifie méga (millions).
Les condensateurs se distinguent par deux plaques parallèles, avec parfois un symbole spécifique pour les modèles polarisés comme les électrolytiques. Une plaque incurvée indique généralement le côté négatif. Les valeurs s’expriment en microfarads (µF), nanofarads (nF) ou picofarads (pF). Par exemple, un condensateur de découplage typique sera noté 100nF.
Les diodes utilisent un triangle pointant vers une barre, où le courant circule du triangle vers la barre. Leurs types se distinguent par des variations du symbole : une LED possède deux petites flèches sortantes symbolisant la lumière, une diode Zener a la barre en forme de Z, et une diode Schottky présente une barre avec des crochets. La référence comme 1N4148 ou 1N4007 précise le modèle exact.
Comment repérer transistors, amplificateurs opérationnels et circuits intégrés
Les transistors bipolaires apparaissent sous forme de symboles à trois broches : base, collecteur et émetteur. Une flèche indique le sens des courants : pointant vers l’extérieur pour les types NPN, vers l’intérieur pour les PNP. Les transistors MOSFET présentent une structure différente avec une grille isolée, souvent représentée par une ligne parallèle au canal.
Les amplificateurs opérationnels se reconnaissent immédiatement au triangle avec une entrée inverseuse (marquée -), une entrée non-inverseuse (marquée +) et une sortie unique. Des broches d’alimentation (VCC et GND) sont généralement présentes mais parfois omises sur les schémas simplifiés. Les modèles courants comme le LM358 ou le TL082 sont largement utilisés en audio et instrumentation.
Les circuits intégrés sont souvent dessinés comme des rectangles numérotés, chaque broche correspondant à une fonction précise décrite dans la documentation technique appelée datasheet. Par exemple, un régulateur de tension 7805 possède trois broches : entrée, masse et sortie 5V. Les microcontrôleurs comme l’Arduino Nano ou les circuits logiques peuvent avoir des dizaines de broches avec des fonctions variées.
Rôle des alimentations, masses et références de tension dans le schéma
Les symboles d’alimentation indiquent les points où le circuit reçoit l’énergie nécessaire à son fonctionnement. Vous rencontrerez fréquemment VCC ou VDD pour l’alimentation positive, avec des valeurs comme +5V, +12V ou +3,3V clairement indiquées. Ces tensions doivent correspondre aux spécifications des composants pour éviter toute destruction.
La masse (GND pour Ground) sert de référence commune de tension et de retour de courant. Elle est représentée par différents symboles selon les conventions : des traits horizontaux décroissants, un triangle inversé ou simplement le texte GND. Un schéma peut contenir plusieurs symboles de masse reliés entre eux implicitement, ce qui évite de tracer des fils partout et simplifie la lecture.
Comprendre où ces points se trouvent permet de suivre les boucles de courant et d’anticiper les problèmes de chute de tension ou de bruit. Dans les circuits numériques complexes, on distingue parfois la masse analogique (AGND) de la masse numérique (DGND) pour limiter les interférences. Cette séparation améliore la qualité du signal dans les applications sensibles comme l’audio haute-fidélité ou les convertisseurs analogique-numérique.
Méthode simple pour analyser et lire un schéma électronique complet

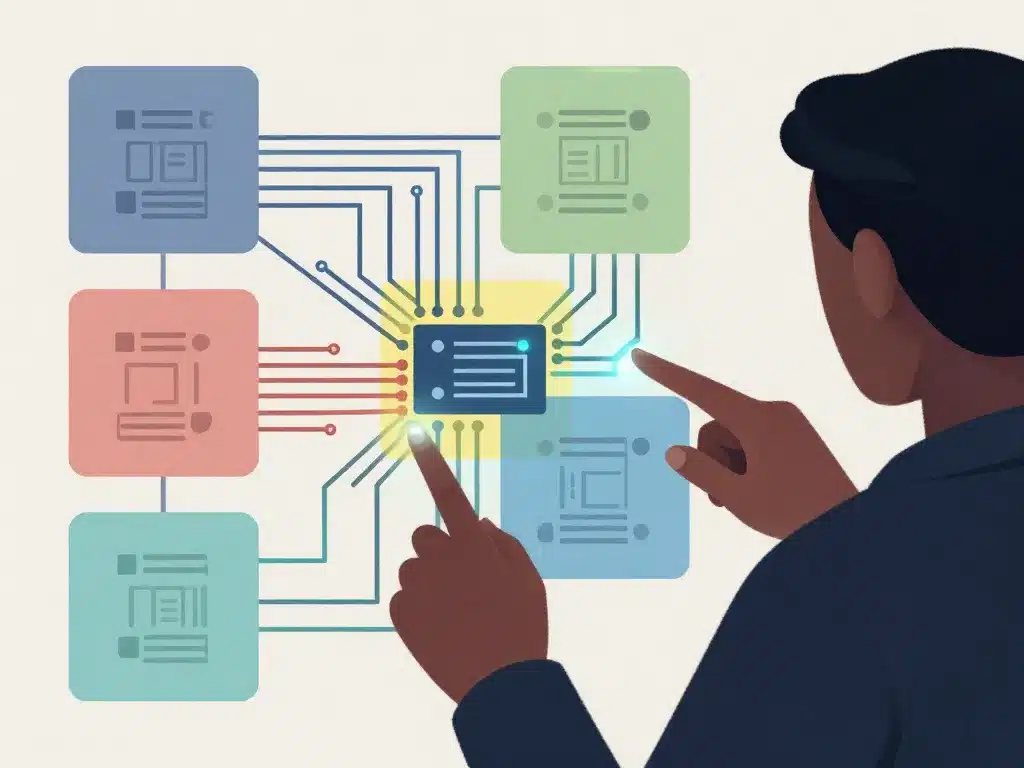

Une fois les symboles connus, la difficulté reste souvent de comprendre la logique globale d’un schéma électronique un peu chargé. En adoptant une méthode de lecture structurée, vous pouvez décomposer n’importe quel circuit en blocs fonctionnels clairs. Cette partie vous propose une démarche concrète, utilisable aussi bien pour apprendre que pour dépanner.
Par où commencer pour comprendre rapidement un schéma électronique complexe
La première étape consiste à repérer l’alimentation, les entrées et les sorties principales, qui donnent le sens général du signal. Cherchez les connecteurs d’entrée, souvent situés à gauche, et les sorties vers l’utilisateur ou d’autres systèmes, généralement à droite. L’alimentation est typiquement en haut du schéma, avec la masse en bas.
Ensuite, vous pouvez identifier des blocs fonctionnels répétés, comme filtrage, amplification, régulation ou commande. Par exemple, dans un circuit d’alimentation à découpage, vous distinguerez facilement le redresseur d’entrée, le contrôleur PWM, le transformateur et le circuit de régulation de sortie. En balayant le schéma par zones, vous remontez progressivement la chaîne de traitement plutôt que d’essayer de tout comprendre d’un coup.
Prenez des notes ou utilisez des surligneurs de couleurs différentes pour marquer chaque bloc fonctionnel. Cette approche visuelle aide particulièrement lors de l’analyse de cartes mères d’ordinateur ou de circuits de télévision, où des dizaines de composants interagissent simultanément.
Comment identifier les blocs fonctionnels et le chemin du signal dans le circuit
Les concepteurs regroupent souvent les composants par fonction : étage d’entrée, conditionnement du signal, conversion, puissance, protection. Dans une radio FM par exemple, vous trouverez successivement l’antenne, l’amplificateur RF, le démodulateur, l’amplificateur audio et finalement le haut-parleur. Chaque bloc a une mission précise et peut être analysé indépendamment.
En reliant mentalement ces blocs, vous suivez le trajet du signal de l’entrée à la sortie, même si les connexions semblent enchevêtrées. Posez-vous la question : que fait ce groupe de composants au signal qui le traverse ? Un ensemble résistance-condensateur forme probablement un filtre. Plusieurs transistors regroupés constituent peut-être un amplificateur différentiel ou un circuit de commutation.
Cette approche par blocs rend les grands schémas électroniques beaucoup plus lisibles. Au lieu de voir 200 composants isolés, vous voyez 8 à 10 fonctions clairement identifiées qui interagissent de manière logique. Cette vision d’ensemble facilite également le dépannage : si la sortie audio est distordue, concentrez-vous sur le bloc amplificateur plutôt que sur l’alimentation ou la réception RF.
Que faire face aux renvois, étiquettes de signaux et nets croisés
Les renvois et étiquettes de signaux comme NET1, CLK, RX ou TX relient des points éloignés sans tracer des fils partout. Ils simplifient la lecture mais nécessitent de les repérer systématiquement pour ne rien manquer dans le chemin du signal. Par exemple, un signal d’horloge CLK peut apparaître à cinq endroits différents du schéma, alimentant divers circuits intégrés.
Une astuce consiste à surligner mentalement ou sur papier un signal clé et à suivre toutes ses occurrences dans le schéma. Dans les circuits numériques avec microcontrôleur, les bus de données peuvent contenir 8, 16 ou 32 lignes étiquetées D0 à D31. Suivre une seule ligne comme D0 à travers tout le schéma vous révèle comment les données circulent entre mémoire, processeur et périphériques.
Les croisements de fils sont gérés de deux façons : soit les fils se croisent sans se toucher (pas de point de connexion), soit ils sont connectés (point visible ou petit cercle). Cette distinction est capitale : confondre les deux provoque des courts-circuits ou des circuits non fonctionnels. En cas de doute, vérifiez la présence du point de connexion avant de réaliser le montage.
Passer de la théorie au concret : concevoir et exploiter un schéma électronique
Comprendre un schéma électronique est une chose, savoir l’utiliser pour concevoir ou vérifier un circuit en est une autre. En appliquant quelques bonnes pratiques de conception et de validation, vous pouvez transformer vos idées en schémas fiables, exploitables en simulation ou en fabrication. Cette dernière partie vous donne des repères concrets pour passer du papier à la réalisation.
Comment faire un schéma électronique propre avant de concevoir un circuit imprimé
Un bon schéma électronique est clair, lisible et hiérarchisé, sans croisements de fils inutiles. Organisez les composants de manière logique : alimentations en haut, masses en bas, signal de gauche à droite. Évitez les enchevêtrements qui rendent la relecture difficile et augmentent les risques d’erreur lors du routage du PCB.
Les composants sont nommés avec des références cohérentes : R1, R2, R3 pour les résistances, C1, C2 pour les condensateurs, U1, U2 pour les circuits intégrés. Les valeurs critiques doivent être visibles sans devoir zoomer partout. Ajoutez des annotations pour indiquer les tensions de test importantes ou les points de mesure clés.
Cette qualité de présentation facilite la relecture, la re-conception et la génération ultérieure du circuit imprimé. Un schéma bien structuré se transforme rapidement en PCB fonctionnel, tandis qu’un schéma brouillon multiplie les allers-retours et les corrections. Prenez le temps de ranger votre schéma comme vous rangeriez votre établi : c’est du temps gagné par la suite.
Utiliser un logiciel de schéma électronique pour débuter sans se perdre
Des logiciels comme KiCad, EasyEDA, Eagle ou Altium Designer permettent de dessiner des schémas électroniques en profitant de bibliothèques de symboles normalisés. Ces outils intègrent des milliers de composants référencés, ce qui évite de dessiner manuellement chaque symbole. KiCad est particulièrement apprécié car entièrement gratuit et open source, sans limitation de taille de projet.
Ils aident à vérifier les connexions grâce à la vérification électrique (ERC), générer automatiquement des listes de composants (BOM pour Bill Of Materials), et préparer la suite vers le routage du PCB. La transition du schéma vers le circuit imprimé est transparente : chaque composant du schéma possède une empreinte physique qui sera placée sur la carte.
Pour débuter, il est utile de partir d’exemples de projets simples fournis par la communauté. Des sites comme GitHub ou les forums spécialisés proposent des milliers de projets open-hardware avec schémas complets : alimentations, interfaces Arduino, amplificateurs audio, etc. Ouvrir ces fichiers dans votre logiciel vous permet d’apprendre par l’exemple et d’adapter des solutions éprouvées à vos besoins.
Vérifier et tester son schéma électronique avant toute réalisation matérielle
Avant de passer à la fabrication, il est essentiel de revoir le schéma électronique à tête reposée ou avec un regard extérieur. Une relecture 24 heures après la conception permet de repérer des erreurs que vous n’aviez pas vues dans l’urgence. Imprimez le schéma et parcourez-le au crayon, en suivant chaque connexion importante.
Vous pouvez utiliser des outils de vérification électrique (ERC) qui détectent automatiquement les erreurs courantes : broches non connectées, alimentations manquantes, conflits de noms de signaux. Les simulateurs comme LTspice ou Ngspice permettent de tester certaines parties sensibles du circuit avant fabrication. Simulez les tensions aux points clés, vérifiez que les courants restent dans les limites des composants.
Contrôlez les valeurs d’alimentation, de courant et de dissipation thermique. Par exemple, une résistance de 100Ω sous 12V dissipera 1,44W : un modèle 1/4W grillera instantanément, il faut au minimum du 2W. Cette étape de validation évite de transformer un simple oubli de masse ou d’alimentation en carte inutilisable. Un circuit bien vérifié sur papier fonctionne souvent du premier coup une fois assemblé, ce qui fait gagner du temps et de l’argent en évitant les itérations de prototypage.
